Wybór systemu montażowego do paneli fotowoltaicznych to decyzja równie ważna jak dobór samych modułów czy falownika. System montażowy odpowiada za stabilność całej instalacji, jej bezpieczeństwo i odporność na warunki pogodowe przez wiele lat użytkowania. Dobry system zapewnia również optymalne ustawienie paneli, co przekłada się na wydajność produkcji energii.
Kluczem do właściwego wyboru jest dopasowanie systemu do typu dachu, jego pokrycia oraz warunków technicznych budynku. Dach skośny wymaga innego rozwiązania niż dach płaski, a instalacja gruntowa to zupełnie osobna kategoria. Każde z tych rozwiązań ma swoje zalety i ograniczenia, które musisz poznać przed podjęciem decyzji.
W tym artykule dowiesz się, na co zwrócić uwagę przy wyborze systemu montażowego i jakie pytania zadać przed zakupem. Poznasz różne typy konstrukcji dostępne na rynku oraz praktyczne wskazówki, które pomogą Ci podjąć świadomą decyzję dostosowaną do Twojego domu.
Wybór systemu montażowego zależy od kilku podstawowych czynników. Należy uwzględnić typ powierzchni montażowej, materiały użyte w konstrukcji, zgodność z posiadanymi panelami oraz przepisy bezpieczeństwa.
System montażowy dla dachu skośnego różni się od rozwiązań na dach płaski lub grunt. Na dachu skośnym konstrukcja mocuje się bezpośrednio do krokwi lub łat dachowych, wykorzystując specjalne haki montażowe. Panele układa się równolegle do połaci, co minimalizuje obciążenia wiatrem.
Dach płaski wymaga systemu balastowego lub mocowanego mechanicznie. Konstrukcja balastowa opiera się na obciążnikach bez wiercenia w dachu. To rozwiązanie chroni membranę dachową, ale wymaga sprawdzenia nośności stropu.
Instalacje gruntowe wykorzystują fundamenty betonowe lub śruby wkręcane w ziemię. Grunt pozwala na dowolny kąt nachylenia paneli, co zwiększa produkcję energii. Konstrukcja gruntowa zajmuje jednak więcej miejsca niż dachowa.
Systemy elewacyjne montuje się pionowo na ścianach budynków. Te rozwiązania znajdują zastosowanie głównie w budownictwie komercyjnym.
Aluminium stanowi najpopularniejszy materiał konstrukcji montażowych. Jest lekkie, odporne na korozję i nie wymaga dodatkowej konserwacji. Aluminiowe profile wytrzymują co najmniej 25 lat eksploatacji.
Stal ocynkowana kosztuje mniej niż aluminium, ale waży więcej. Ocynk chroni metal przed rdzą przez długi czas. Musisz jednak sprawdzić grubość warstwy ocynku – minimalna wartość to 70 mikrometrów.
Stal nierdzewna oferuje najwyższą wytrzymałość, ale generuje największe koszty. Stosuje się ją głównie w konstrukcjach narażonych na ekstremalne warunki, jak strefa nadmorska.
Kluczowe parametry materiałowe:
System montażowy musi pasować do wymiarów i typu ramki Twoich paneli. Standardowa ramka ma grubość 35-40 mm, ale niektóre panele używają innych wartości. Listwy mocujące powinny umożliwiać regulację co najmniej ±20 mm.
Typ pokrycia dachowego determinuje wybór haków montażowych. Dachówka ceramiczna, blachodachówka i papa wymagają różnych rozwiązań. Hak musi pasować do kształtu i grubości konkretnego materiału dachowego.
Rozstaw krokwi wpływa na liczbę punktów mocowania. Przy rozstawie powyżej 90 cm potrzebujesz dodatkowych szyn wzmacniających. Odległość między panelami a dachem powinna wynosić minimum 10 cm dla cyrkulacji powietrza.
Nachylenie dachu określa sposób montażu. Dachy o kącie 15-45 stopni pozwalają na montaż równoległy. Poza tym zakresem rozważ system z regulowanym kątem nachylenia.
Konstrukcja musi spełniać normy obciążeń śniegowych i wiatrowych dla Twojej strefy klimatycznej. Polska dzieli się na cztery strefy obciążenia śniegiem i trzy strefy wiatru. System montażowy musi uwzględniać te parametry w dokumentacji technicznej.
Instalacja wymaga zachowania minimalnych odległości od krawędzi dachu. Standardowo wynoszą one 50 cm od okapu i 30 cm od kalenicy. Te odstępy chronią konstrukcję przed poderwaniem przez wiatr.
Wymagane dokumenty i certyfikaty:
Montaż systemu powinien wykonać wykwalifikowany instalator. Samodzielna instalacja może naruszyć warunki gwarancji producenta paneli. Wszystkie połączenia śrubowe wymagają określonego momentu dokręcenia, podanego w dokumentacji technicznej.
Różne typy dachów i warunki instalacji wymagają zastosowania odmiennych systemów montażowych. Każde rozwiązanie ma swoje specyficzne zastosowanie i charakterystykę techniczną.
Na dachach płaskich wykorzystujesz przede wszystkim systemy balastowe, które nie wymagają wiercenia w membranie dachowej. Konstrukcja opiera się na obciążnikach – najczęściej betonowych – które utrzymują całą instalację na miejscu dzięki własnemu ciężarowi.
System balastowy pozwala ustawić panele pod optymalnym kątem nachylenia, zazwyczaj między 10 a 15 stopni. Dzięki temu zwiększasz wydajność energetyczną instalacji. Ważnym elementem jest odpowiednie rozmieszczenie paneli, aby zapewnić dostęp do wentylacji i konserwacji dachu.
Musisz sprawdzić nośność konstrukcji dachu przed montażem. Obciążenie może wynosić od 20 do 40 kg na metr kwadratowy, w zależności od zastosowanego systemu. Alternatywą są lżejsze konstrukcje z kotwami mechanicznymi, które mocujesz bezpośrednio do podłoża – rozwiązanie to stosujesz, gdy nośność dachu jest ograniczona.
Montaż na dachach skośnych wymaga zastosowania haków dachowych, które mocujesz do więźby dachowej lub krokwi. Na hakach instalujesz profile nośne, a do nich przykręcasz panele za pomocą specjalnych zacisków.
System musi być dostosowany do rodzaju pokrycia dachowego. Dla dachówki ceramicznej używasz innych haków niż dla blachodachówki czy gontu bitumicznego. Każdy typ pokrycia wymaga odpowiedniego doboru elementów montażowych, aby zapewnić szczelność i stabilność.
Kąt nachylenia dachu bezpośrednio wpływa na wydajność instalacji. Optymalne nachylenie dla Polski wynosi 30-40 stopni. Gdy Twój dach ma inny kąt, nadal możesz zainstalować panele, ale musisz dostosować układ i liczbę modułów do rzeczywistych warunków.

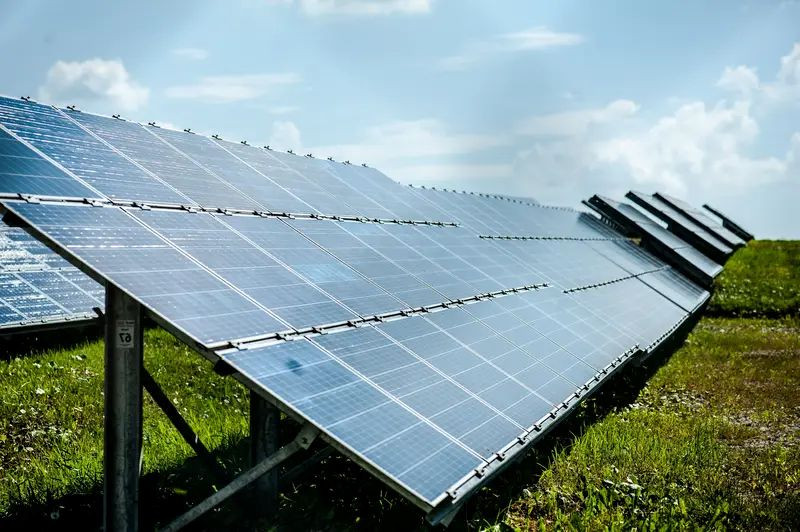

Konstrukcje gruntowe dają największą elastyczność w doborze lokalizacji i kąta nachylenia paneli. Fundamenty betonowe lub śruby stalowe zapewniają stabilność całej struktury nośnej. System ten wybierasz, gdy na dachu brakuje miejsca lub jego nośność jest niewystarczająca.
Instalacja gruntowa wymaga odpowiedniego przygotowania terenu i zachowania minimalnych odległości od granic posesji. Panele ustawiasz zazwyczaj w rzędach z odstępami, aby uniknąć wzajemnego zacieniania. Musisz uwzględnić również dojazd serwisowy i możliwość czyszczenia modułów.
Konstrukcje gruntowe świetnie sprawdzają się w instalacjach o większej mocy. Koszt montażu jest wyższy niż w przypadku dachu, ale zyskujesz pełną kontrolę nad orientacją i nachyleniem paneli, co przekłada się na maksymalną wydajność systemu.
